| 技術參數 | |
| 材質: | F46/HT200 |
| 口徑: | 32mm-80mm |
| 壓力: | 16bar |
| 流量: | 12.5m3/h-50m3/h |
| 揚程: | 25m-38m |
| 溫度: | -20°C-200°C |
| 功率: | 4kw-7.5kw |
Send E-mail:2252560612@qq.com

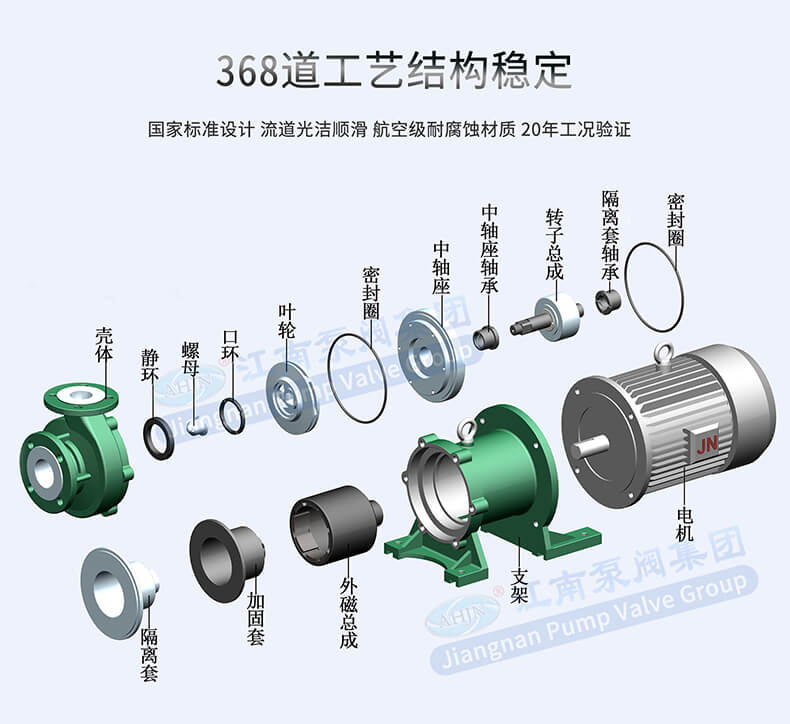

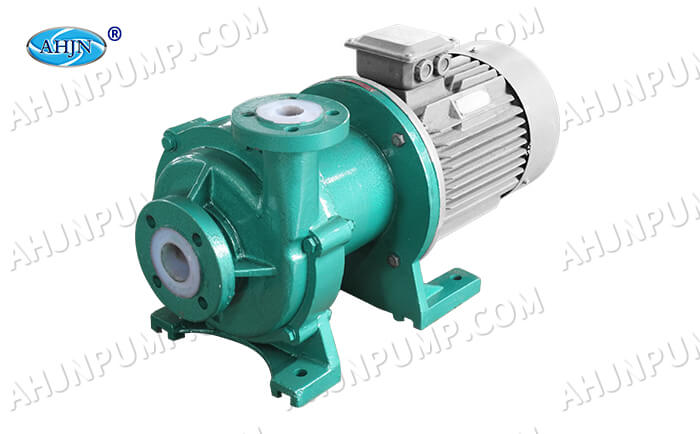

CQB中型氟塑料磁力泵簡稱為“CQB中型磁力泵”,采用磁力耦合傳動,不存在動密封點,因此防止了一般軸傳動式離心泵軸封外跑、冒、滴、漏的現象的塑料磁力泵類型。

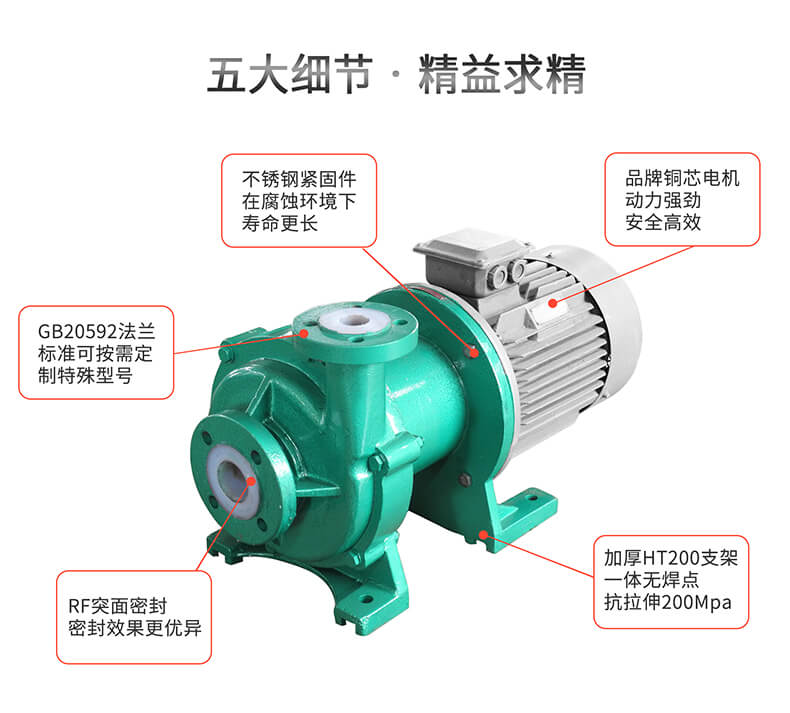

CQB中型氟塑料磁力泵過流部件采用氟塑料及高純度工業陶瓷制成,具有優異的耐腐性及密封性,因此本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
CQB中型氟塑料磁力泵可輸送介質:輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易燃、易漏、易爆液體化學介質的輸送。
| 序號 | 型號(Model) | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m³ | |||||||
| 流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 整機重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | Weight | ||
| (m³/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (kg) | ||
| 1 | CQB50-32-160B | 12.5 | 32 | 40 | φ50 | φ32 | 3.5 | 4 | 110 |
| 2 | CQB65-50-160B | 20 | 25 | 38 | φ65 | φ50 | 4 | 4 | 100 |
| 3 | CQB65-50-180F | 20 | 38 | 46 | φ65 | φ50 | 5.5 | 5.5 | 120 |
| 4 | CQB80-65-125F | 50 | 20 | 51 | φ80 | φ65 | 4 | 7.5 | 95 |

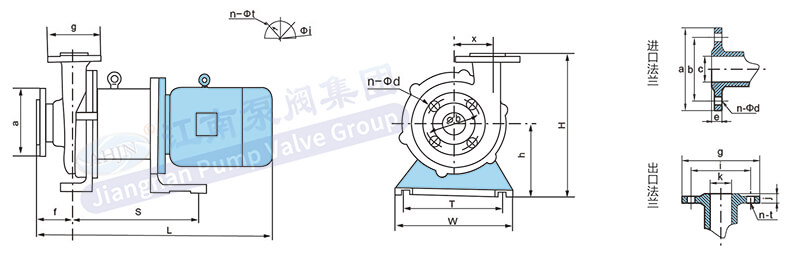

| 序號 | 系列型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | |||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | |||||||||||||||
| Model | L | S | f | W | T | H | h | x | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | CQB32-20-160F | 578 | 225 | 85 | 225 | 180 | 330 | 160 | / | 32 | 140 | 100 | 4-Ф13.5 | 20 | 100 | 75 | 4-Ф13.5 |
| 2 | CQB40-25-160F | 625 | 225 | 85 | 220 | 220 | 330 | 170 | / | 40 | 150 | 110 | 4-Ф13.5 | 25 | 115 | 85 | 4-Ф13.5 |
| 3 | CQB50-32-160F | 625 | 225 | 85 | 260 | 220 | 330 | 170 | / | 50 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 4 | CQB50-32-160B | 675 | 300 | 106 | 260 | 220 | 330 | 170 | / | 55 | 165 | 125 | 4-Ф17.5 | 32 | 140 | 100 | 4-Ф17.5 |
| 5 | CQB65-50-125F | 625 | 225 | 85 | 260 | 220 | 330 | 170 | / | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 6 | CQB65-50-150F | 670 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 7 | CQB65-50-160F | 670 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 8 | CQB65-50-160B | 760 | 350 | 125 | 260 | 220 | 330 | 170 | / | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
| 9 | CQB65-50-180F | 710 | 350 | 95 | 290 | 240 | 395 | 190 | 102 | 65 | 185 | 145 | 4-Ф17.5 | 50 | 165 | 125 | 4-Ф17.5 |
